4 pulgada disc filter

4 pulgada disc filter

Awtomatikong paglilinis ng mga filter ng tubig sa sarili: Single unit flow 19-2000m3/H Filtration Precision 20-4000 Micron

I -type ang Multi Units Material ： Carbon Steel Cleaning ： Backwashing Control ： Awtomatikong

Product Advantagev

> Mataas na rate ng daloy/mataas na kawastuhan ng pagsasala

> Mababang pagkawala ng presyon/mababang pagkonsumo ng tubig sa backwash

> Mataas na antas ng automation

Makipag -ugnay sa amin Pag -download ng data Prinsipyo ng video

Prinsipyo ng produkto

Ang tubig ay dumadaloy sa screen at ang mga particle ay pinananatili sa loob ng screen ng elemento ng filter. Ang na -filter na tubig pagkatapos ay dumadaloy sa labas ng outlet.

Kapag ang mga particle na naipon sa isang tiyak na bilang at ang pagtaas ng pagkakaiba-iba ng presyon sa naunang natukoy na antas, nagsisimula ang pag-ikot ng pag-ikot.

Kasama dito ang dalawang hakbang: Una, ang awtomatikong balbula ng kanal ay bubukas sa outlet ng kanal. Pagkatapos, ang electronic motor ay nagtutulak ng mga brushes ng paglilinis na nasa loob ng screen, ang mga solido ay pinalayas sa pamamagitan ng balbula ng kanal.

Ang mga filter ay patuloy na nagbibigay ng na -filter na tubig kahit na sa panahon ng flushing cycle.Ang buong sistema ng pagtatrabaho ay kinokontrol ng isang matalinong kahon na mayroong maraming mga mode ng control: presyon ng pagkakaiba -iba, oras, manu -manong at PLC.

Flowrate	19-4000m3/h	Kontrolin ang paraan	Pagkakaiba -iba/oras/manu -mano/plc
Katumpakan ng pagsasala	20um-4000um	Paraan ng paglilinis	Magsipilyo
Paggawa ng Presyon (Max.)	1 .6MPA (na -customize)	Oras ng paglilinis	10-200S(Adjustable)
Working Pressure (min.)	0.1MPa	Perporate screen	800-4000um
Temperatura ng pagtatrabaho	<65'℃	Screen ng wedge	50-1000um
Kapangyarihan	380V150HZ	Sintered screen	20-800um

Prinsipyo ng produkto

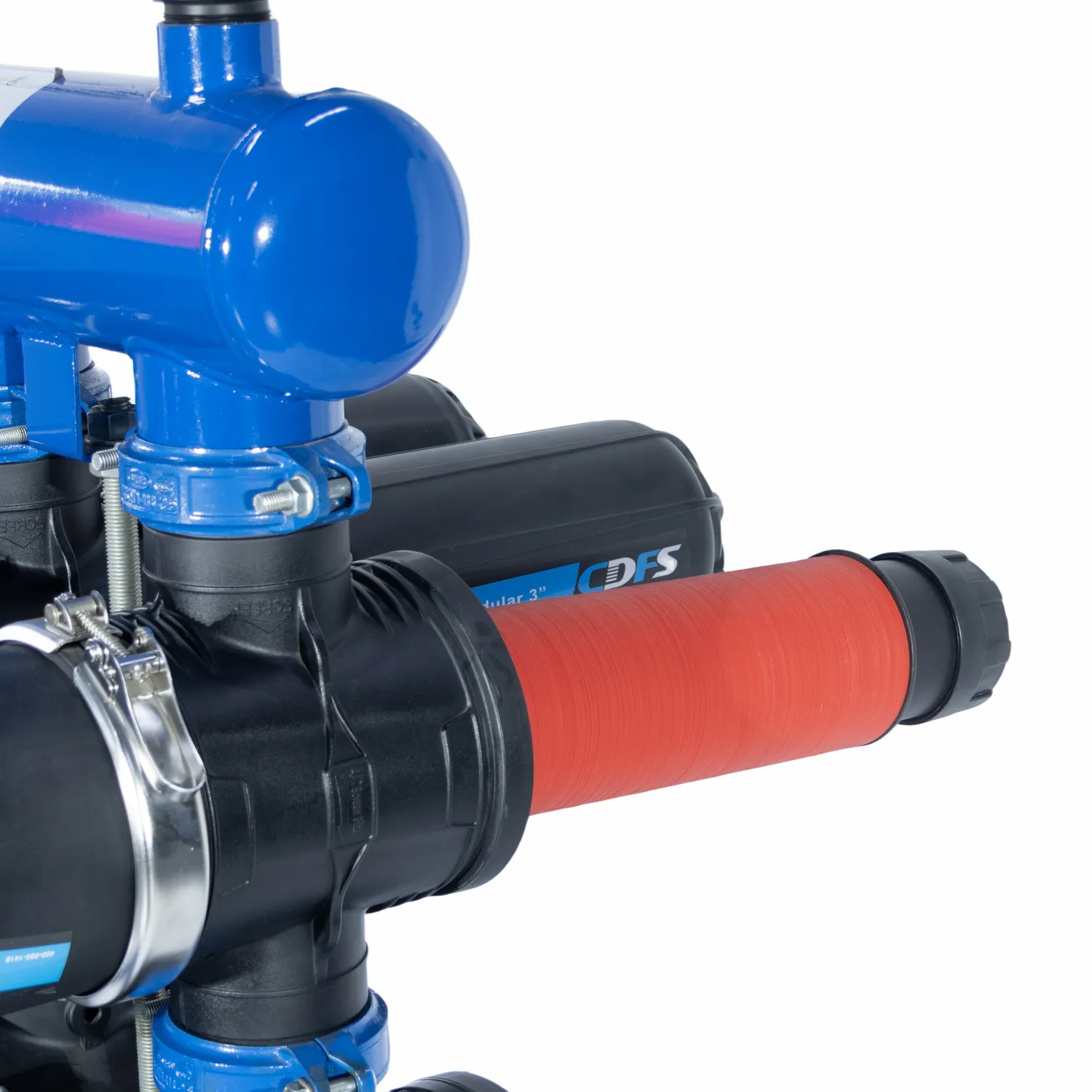

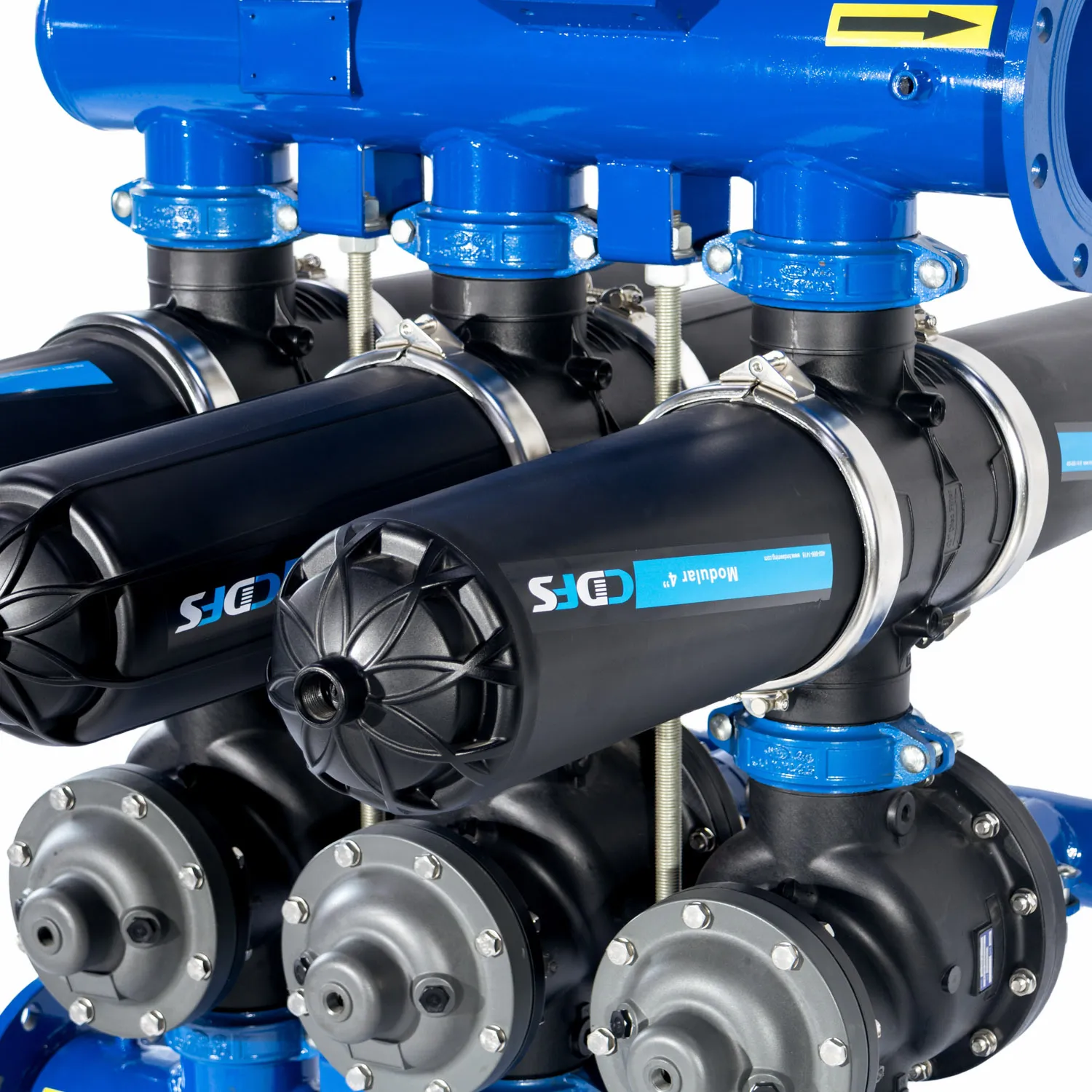

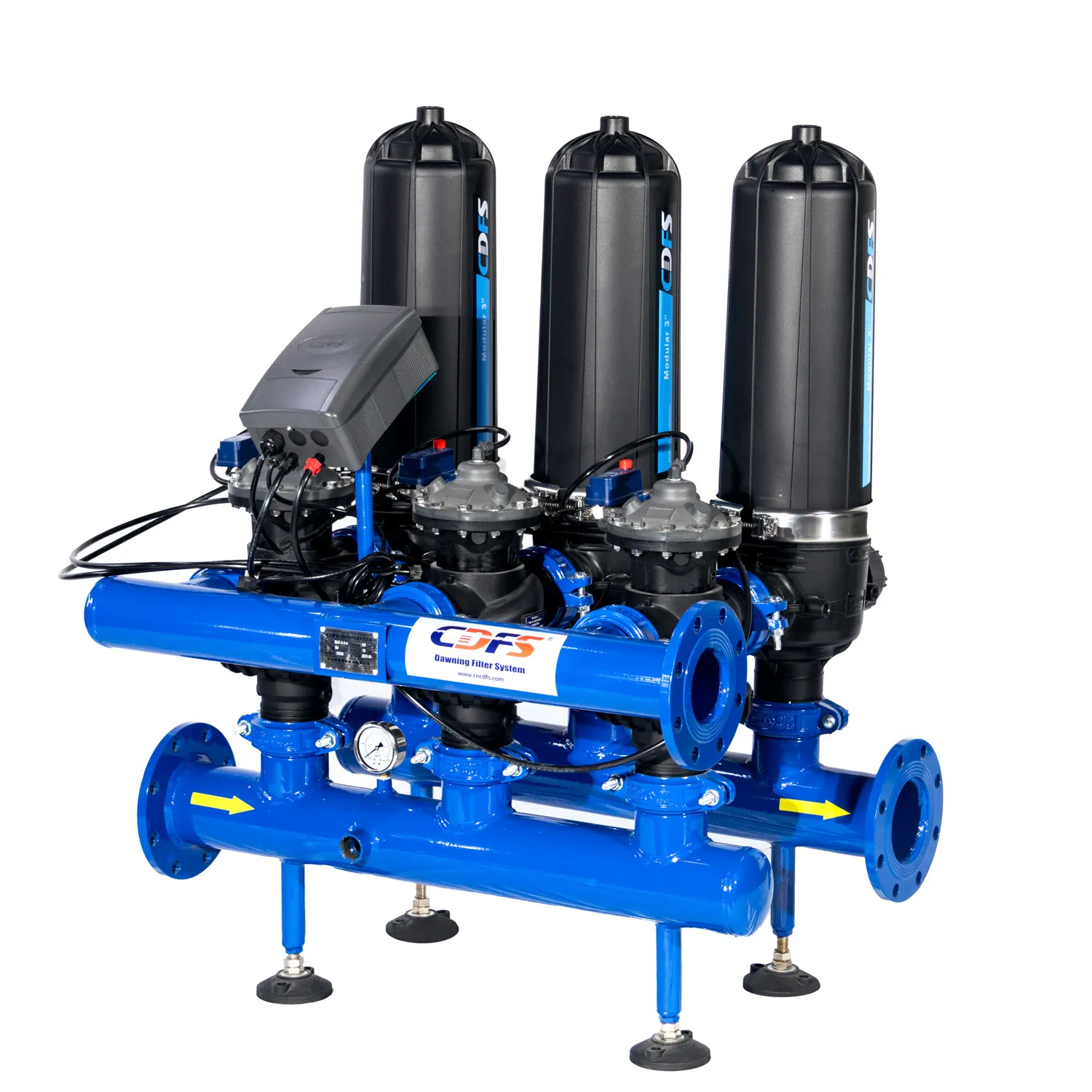

Awtomatikong sistema ng filter ng disc na may elemento ng pag -filter ng disc (tulad ng sa ibaba) na may 2 " / 3" / 4 "na mga balbula ng backwash, air valve, manifolds, controller.

Madaling i -install. Magagamit ang automation sa 220V.

Dalawang Operating States: Filter State at Backwash State

Prinsipyo ng produkto

Paggawa ng presyon	0.2-0.8MPa	Bumalik ang presyon ng paghuhugas	0.18-0.8MPa
Temperatura ng pagtatrabaho	<60℃	Halaga ng pH	4-13
Mode ng backwashing	Panloob na backwash/panlabas na backwash	Ang module ng pag -filter (A)	2-10
Tubig sa pipe (b)	Carbon Steel / hindi kinakalawang na asero / plastik	Water Out Pipe (C)	Carbon Steel / hindi kinakalawang na asero / plastik
Drainage Pipe (D)	Carbon Steel / hindi kinakalawang na asero / plastik	Backwash Valve (e)	Bakal / plastik
Controller (F)	Full-Automatic at International Standard IP65.

Pagpili ng talahanayan ng data

Unit ng pagsasala	Katumpakan （Μm）	Bumalik ang daloy ng paghuhugas (m³/h)	Daloy ng pagsasala (m³/h)
Unit ng pagsasala	Katumpakan （Μm）	Bumalik ang daloy ng paghuhugas (m³/h)	Magandang kalidad ng tubig	Pangkalahatang kalidad ng tubig	Hindi magandang kalidad ng tubig	Ang pinakamasamang kalidad
2 pulgada	20	8-11	9	7	5	3
	50		17	14	10	7
	100-130		24	20	18	12
	200-400		24	20	18	12
3 pulgada	120-130	16-22	32	30	24	14
3 pulgada	75-200	16-22	36	32	26	16
4 pulgada	20	40-55	18	14	10	6
	50		34	28	20	14
	100-130		64	59	47	28
	200-400		72	63	51	32

Modelo	Tubig sa/out (mm)	H (mm)	H1(mm)	H2(mm)	D (mm)	L (mm)
DLLF-2-2-A	89	884.5	150	413	776.5	890
DLLF-2-3-A	108	904	160	432.5	796	1165
DLLF-2-4-A	108	904	160	432.5	796	1440
DLLF-2-5-A	159	944.5	175	473	854	1715
DLLF-3-2-A	108	1049	175	461	875	890
DLLF-3-3-A	159	1074.5	175	486.5	933	1165
DLLF-3-4-A	159	1092	192.5	504	933	1440
DLLF-3-5-A	159	1092	192.5	504	933	1715
DLLF-4-3-A	159	1416.5	282.5	594	1200	1195
DLLF-4-4-A	219	1531.5	310	651.5	1200	1470
DLLF-4-5-A	219	1531.5	310	651.5	1200	1745
DLLF-4-6-A	273	1630.5	332.5	701	1200	2020
DLLF-4-7-A	273	1630.5	332.5	701	1200	2295
